Основные принципы работы САП "Энepгия" (системы автоматического пуска) и миниэлектростанции

Принцип работы САП следующий: при исчезновении в сети напряжения 220 В, автоматика дает команду на запуск мини-электростанции и, через 1,5 - 5 минут после ее пуска и прогрева, подключает выход мини-электростанции к проводке дома. При появлении в сети 220 В происходит обратный процесс: мини-электростанция глушится и к проводке подключается сетевое напряжение 220 В.

Подобные устройства автоматического управления (чаще их называют АВР – автомат ввода резерва) как зарубежного, так и отечественного производства стоят дорого, и в основном предназначены для коммутации, как правило, мощных (от 9 кВт) дорогих промышленных электростанций.

Нашей компанией (МикроАРТ) разработаны контроллеры, ориентированные и на менее мощные и относительно недорогие дизельные/бензиновые/газовые миниэлектростанции.

Предлагаются два варианта управления системой автоматического питания – САП «Энергия» 3,5 кВт и САП «Энергия» 9 кВт. Первая из них рассчитана на управление дизель/бензо/газо электростанциями с рядом мощностей до 3,5 кВт, а вторая – до 9 кВт. По заказу, возможно изготовление САП «Энергия» 22 кВт (срок изготовления до 10 дней) и более мощных САП, в том числе трёхфазных.

САП "Энергия" может работать не только по заданному диапазону напряжений на АКБ, но и по заданному времени включения и длительности включения. Кроме того, САП "Энергия", умеет "общаться" с МАП SIN "Энергия" напрямую, достаточно соединить их через разъём RS-232.

В последнем случае, МАП будет передавать команды САП-у о необходимости включения генератора для заряда, или о необходимости выключения генератора, точно тогда когда сам поймёт, что АКБ заряжены на 100%.

Преимущество САП «Энергия» заключается не только в том, что они могут управлять миниэлектростанцией в зависимости от наличия/отсутствия в сети 220 В, - их отличительной особенностью от других подобных АВР, является возможность управления сетью/миниэлектростанцией и в зависимости от состояния блока аккумуляторных батарей с подключенным мощным инвертором МАП SIN «Энергия». Последний заряжает аккумуляторы от сети или от работающей мини-электростанции, а затем, при отсутствии сети и выключенном генераторе, преобразует запасённую в аккумуляторах энергию в 220 В, что позволяет использовать топливо мини электростанции с высоким КПД.

Подобный комплекс (мини-электростанция со встроенным стартером + инвертор (с АКБ) + автоматика управления) имеет ряд принципиально важных преимуществ, проявляющихся и при ПОЛНОМ ОТСУТСТВИИ промышленной сети 220 В:

1. Автономное электричество всегда в наличии. В любое время суток можно просто включить любой прибор, освещение и т.п. Для этого не придется идти с фонарем к генератору и заводить его;

2. Большую часть времени, при автономном электроснабжении от подобного комплекса, мини-электростанция находится в выключенном состоянии. Следовательно, обеспечена тишина, отсутствие выхлопных газов, а так же многократно увеличивается общий ресурс её двигателя;

3. Появляется возможность использования устройств с более сильными пусковыми токами, чем те, на которые рассчитан дизель/бензо/газо-электрогенератор (у инвертора с аккумуляторами имеется больший запас по перегрузкам). Так, например, дизель-электрогенератор, с максимальной мощностью 2 кВт, не способен запустить скважинный насос мощностью 1,3 кВт (так как пусковая мощность последнего не менее 3 кВт), а для рекомендуемого для совместной работы инвертора МАП SIN «Энергия» HYBRID (модели от 3 кВт) это вполне посильная задача;

4. Существенная (в разы) экономия топлива, особенно сильная, если и генератор инверторного типа;

5. В случае если сеть 220 В подведена, но часто пропадает, как правило, до включения мини-электростанции, дело вообще не дойдет (энергии, запасенной в аккумуляторах, при экономичном потреблении, может хватить на несколько суток);

6. При исчезновении в сети 220 В, не будет задержки с ее появлением (1,5 - 5 минут), так как сначала всю нагрузку возьмет на себя инвертор, время переключения которого, практически мгновенно (20 - 30 мс);

7. В течение длительного срока (вплоть до месяца), при автономном снабжении, не требуется какого-либо вмешательства со стороны (нет необходимости заводить/глушить мини-электростанцию, заливать в неё топливо, масло, прокачивать топливопроводы и т. п.). Данное достоинство особенно актуально, если использовать комплекс будут пожилые люди, женщины или дети.

Общий принцип работы комплекса состоящего из миниэлектростанции с САП.

1. При наличии сети 220 В, от нее, при необходимости и автоматически, посредством МАП-а, подзаряжается блок аккумуляторных батарей. Рекомендуется 4 шт (или 6 шт для МАП-а 6 кВт и более) АКБ по 190 - 200 АЧ, соединенных последовательно-параллельно на номинальное напряжение 24 В или 48 В. Само напряжение 220 В пропускается, при этом, через САП и МАП к потребителям.

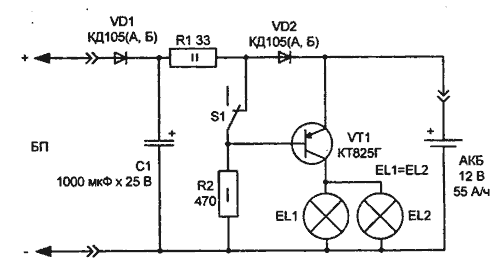

Генератор 3 ф 9квт бензиновый схема подключение 9квт

2. При исчезновении в сети напряжения 220 В, МАП начинает вырабатывать 220 В и подавать его на свой выход (к потребителям) от энергии, запасенной в АКБ.

3. После истечения некоторого времени автономной работы, при падении напряжения на АКБ ниже 22 В, длительностью более 20 сек, САП дает команду на запуск мини-электростанции (при необходимости, делается до пяти попыток пуска), после прогрева которого (через 3 минуты), вырабатываемое им напряжение 220 В, поступит через МАП к потребителям, причем часть поступающей энергии, МАП направит на заряд АКБ, что обеспечит высокий КПД использования топлива.

4. Когда напряжение на АКБ достигнет 29 В или при появлении в сети напряжения 220 В, САП дает команду на выключение мини-электростанции.

а. Если напряжение на АКБ достигло 29 В, мини-электростанция автоматически выключается, а если в сети по-прежнему нет 220 В, МАП снова начинает вырабатывать 220 В от АКБ, и далее см. п. 3.

б. Если в сети появилось 220 В, а напряжение на АКБ еще не достигло 29 В, их дальнейшая зарядка производится от сети посредством МАП-а. Сетевое напряжение 220 В так же транслируется на выход МАП-а. Далее см. п. 2.

В случае использования 3-х фазной сети с помощью устройства АКФ Микроарт. возможен автоматический переход 3х фаз на 1 линию.

Дополнительные услуги по установке и монтажу оборудования:

Доставка комплекса (электростанция + САП + МАП + АКБ) может быть произведена после поступления денег, в течении 5-и рабочих дней. Стоимость доставки в Московскую область 4500 руб (может варьироваться в зависимости от удалённости).

Если генератор будет установлен в помещении: когда генератор работает, он выделяет довольно большое количество тепла. Естественная вентиляция не всегда может обеспечить необходимые условия, поэтому необходима принудительная вентиляция (на стену устанавливается вытяжной вентилятор на улицу). Кроме того, должен быть отвод газов, вырабатываемых двигателем, поэтому необходимо установить систему выхлопа (дополнительная труба закрепляется на трубу выходящую из глушителя и выводится на улицу – см. инструкцию).

Монтаж системы комплекса - в него входят монтаж блока автоматики, установка генераторной станции, аккумуляторов и т. п. на объекте у заказчика, подготовка ГС, пусконаладочные работы, сдача работы и инструктаж заказчика, (при условии подачи заказчиком к местам установки элементов комплекса всех необходимых магистралей) – стоимость договорная.

Монтаж системы отвода выхлопных газов и монтаж системы вентиляции заказчик производит самостоятельно, в соответствии с инструкцией.

По желанию заказчика, дополнительные работы производятся за отдельную договорную плату.

Вышеуказанные услуги осуществляются только после 100% предоплаты оборудования и услуг. Для этого необходимо позвонить по тел. (495) 504-2025 и выписать счёт (или квитанцию для сберкассы) или подъехать в нашу торговую точку.

Так же, можно вызвать специалиста для анализа объекта и консультаций, стоимость уточняйте. В случае заказа оборудования, эта стоимость выезда вычитается из общей стоимости.

Трехфазный щит ABB Mistral IP65.Фотоотчёт.Сборка щитка на 380 Вольт.

Щит ABB Mistral IP65 — новая серия навесных распределительных электрощитов ABB. Щит ABB Mistral IP65 предназначен для применения в быту, имеет степень пылевлагозащищености IP65, то есть щит ABB Mistral65 полностью защищен от проникновения пыли и влаги.

С 2015 года АББ прекращает выпуск щитков старых серий Europa IP55, Europa IP65 и Europa FLY IP65, вместо этих трех серий шкафов АББ, будет одна Мистраль IP65. Что будет безусловно удобно всем и сборщикам щитков и заказчикам.

Щит ABB Mistral65 выпускается от 4 до 72 модулей, разработчиками предусмотрено расширение каждого ряда на один дополнительный модуль. Mistral IP65 выпускается с прозрачными или глухими пластиковыми дверцами, открывать дверцы распределительного щита ABB Mistral IP65 можно в разных направлениях на 180 градусов, справа-налево или слева-направо. Щит ABB Mistral IP65 на 48 и 72 модуля комплектуется двумя дверцами, что обеспечивает их более плотное прилегание, обеспечивая высокий класс пылевлагозащищенности IP65. Щит ABB Mistral 65 может дополнительно комплектоваться адаптерами для кабельных каналов, замком для запирания дверцы, навесными петлями для монтажа.

Щит ABB Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать трехфазный щит на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля, хотя правильнее надо было выбирать щит ABB на большее количество модулей, но размеры оставленные заказчиком для монтажа электрощита, позволяли выбрать максимум щит ABB на 72 модуля. Но с учетом дополнительного модуля на каждую дин-рейку в щите ABB, у нас получился щит ABB на 76 модулей.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вынимаю щит ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем уже собранный щит ABB Mistral65.

Снимаю верхнюю часть корпуса щита ABB с дверцами, открутив 6 саморезов. Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону. Устанавливаю в щит ABB Mistral65 держатели клемм и пока в произвольном порядке сами клеммы ABB, чтобы они нам не мешались.

Держатели для клемм в щит ABB Mistral65 заказываются отдельно и имеют разную длину, как и щит ABB Mistral IP65 имеет разное количество модулей. Установить в щит ABB Mistral65 можно четыре держателя клемм, два держателя клемм вверху и два держателя внизу. Клеммы для щита ABB устанавливаются на направляющие держателя клемм.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели в щит ABB заказываются отдельно. Клеммы для щита ABB выпускают винтовые и пружинные. Голубого цвета для рабочего нулевого проводника N, и зеленого цвета для защитного проводника PE.

Количество контактов для подключения проводов в клеммных блоках 6, 11, 16 ,21 и 26 штук. В нашем щите ABB Mistral65 необходимости в клеммниках для нейтрали не было (атвоматы ABB в щите двухполюсные), но по согласованию с заказчиком, я установил 5 небольших винтовых клеммных блоков в щит ABB для нулевого рабочего проводника S6 (на шесть проводов каждый).

Затем откручиваю и вынимаю раму с дин-рейками из щита ABB Mistral65. Расстояние от средних до крайних дин-реек можно уменьшить или увеличить, открутив саморезы и переставив дин-рейки в щите ABB Mistral65 пониже или повыше.

Достаем коробку с комплектующими для нашего щита ABB Mistral65 на 72 модуля. Автоматы, УЗО, рубильники, УЗМ и кросс-модуль уже распакованы мной. Каждая большая коробка с комплектующими — это будущий щит ABB.

Согласно схемы-плана трехфазного щита ABB промаркируем электроприборы, наклеив на них самодельные наклейки.

Наклейки для комплектующих электрощита ABB изготавливаются достаточно просто и дешево. Для этого нам понадобится двусторонний скотч, обычный прозрачный скотч, распечатанные полоски бумаги с маркировкой, металлическая линейка и простой канцелярский нож со сменными лезвиями.

Ножом под линейку нарезаются полоски с маркировкой комплектующих для щита ABB (можно резать не очень ровно), затем наклеиваются на одну из липких сторон двустороннего скотча, а сверху наклеиваем прозрачный скотч, и затем уже ровно, строго под линейку обрезаем. Ну и затем отклеивая вторую сторону двустороннего скотча клею маркировку на комплектующие для щита ABB Mistral65, в соответствии с планом трехфазного распределительного щита ABB.

Кому-то этот процесс может показаться нудным, да и просто ненужным, т.к. многие электромонтажники подписывают комплектующие в щит ABB обычным маркером, но мне нравится, когда все аккуратно. К тому же, когда маркирую комплектующие для щита ABB, я все электроприборы беру в руки, осматриваю, прощупываю, включаю и выключаю их, тем самым определяя целостность и пригодность комплектующих для щита ABB. Но необходимо отметить, до настоящего времени каких-либо проблем с модульной продукцией ABB не возникало, все-таки фирма надежная.

Схема-план. Щит ABB Mistral IP65 на 72 (76) модуля.

Схема трехфазного электрощита ABB для частного дома из бруса у нас не очень сложная. Вводная группа электрощита состоит из вводного рубильника ABB, трехфазного индикатора напряжения, кросс-модуля и реверсивного рубильника ABB.

Реверсивный рубильник устанавливается в щит ABB для переключения между разными источниками питания. Основной источник питания — это наша трехфазная сеть 380 вольт от ЛЭП, а в качестве резервного источника питания — у нас дизельный генератор, которым мы сможем подать напряжение в наш распределительный щит ABB, если на основной линии у нас произодйет авария.

Схема переключения реверсивного рубильника ABB. Щит ABB Mistral.

Далее на каждую фазу устанавливается УЗМ-51М для защиты от перенапряжений и обрыва нуля. После УЗМ-51М устанавливаем в щит ABB на каждую фазу устройство защитного отключения (УЗО) с номинальным током 40А и током утечки 30 мА, для защиты от поражения человека током и пожара.

Затем от УЗО подключаются двухполюсные автоматы с характеристикой "В". То есть у нас щит ABB получился следующим: первая дин-рейка — вводная группа, вторая дин-рейка — одна фаза, третья дин-рейка — вторая фаза и четвертая дин-рейка — третья фаза. Думаю, что такое расположение автоматики в щите ABB на 72 модуля достаточно интуитивно понятным.

Комплектующие электрощита ABB после того, как их установил в щит ABB на дин-рейки, фиксируются специальными ограничителями. Чтобы в щите ABB УЗО и автоматы не расползались по дин-рейкам в разные стороны и прилегали плотно друг к другу.

Верхние контакты автоматов в щите ABB подключаются от УЗО специальной шиной (гребенкой) ABB на 63А. В нашем случае шина ABB у нас двойная L1/L2(N), т.е. для фазы своя шина (гребенка), а для нуля N своя.

Гребенка ABB состоит из двух медных шин, контакты одной из шин изогнуты. Шины ABB я заказываю на 58 модулей и уже в зависимости от схемы обрезаю до необходимого количества автоматов или УЗО. На фото видно, что медные шины можно вынуть из корпуса гребенки и обычными ножницами по металлу отрезать необходимой длины. Пластиковый корпус гребенки ABB отпиливаю небольшой ножовкой по металлу.

После того, как подключил в щите ABB рубильники, УЗМ, УЗО и автоматы, мы берем нашу раму с дин-рейками и устанавливаем в щит ABB, прикрутив раму к корпуса щита ABB саморезами.

Далее соединяю наши клеммные блоки для защитного проводника PE проводом ПВ3 (ПУГВ) сечением 10 кв.мм. желто-зеленого цвета.

Конечно, я проверяю, правильно ли был собран щит ABB Mistral 65.Подключаю к вводному рубильнику кабель под напряжением, и т.к. щит ABB Mistral 65 у нас трехфазный, а сеть в квартире однофазная, то делаю перемычку на другие контакты вводного рубильника АББ, затем также подключаю питание электрощита АББ к реверсивному рубильнику со стороны резервного ввода электричества (бензогенератор). Всё работает, нигде ничего не замкнуло, напряжение на отходящих автоматах в щите ABB Mistral 65 есть и в норме.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки в щит ABB установлены специальные, именно для шкафов Mistral65.

Затем снова настает "типографская" часть работ. В щит ABB, на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в щит ABB, тот же самый, о котором было написано выше: двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно наклеиваю обозначения автоматов, вольтметра, рубильников, УЗМ и УЗО на пластроны в щит ABB Mistral.

Вот собственно и всё, сборка трехфазного щита ABB Mistral для частного дома завершена. Затем я доделываю документацию на щит ABB (пояснительная записка с рекомендациями и схемами, товарные чеки от поставщиков, накладные, паспорта и формуляры на автоматы, УЗО и другие устройства, кладу комплект наклеек "молния" и "напряжение", сам я не наклеиваю, т.к. заказчик сам решит, куда и надо ли, вообще, их наклеивать).

Коробку от щита ABB я не выкидывал, поэтому готовый щит ABB упаковываю в нее. Наклеиваю предупреждающие бумаги, о том, с какой стороны лучше открыть коробку щита ABB, чтобы, например, не поцарапать ножом дверцу.

Генератор 3 ф 9квт бензиновый схема подключение схема

Отправляю щит ABB транспортной компанией "Деловые Линии" заказчику электрощита, сканирую накладную и по электронной почте, по номеру накладной заказчик может отслеживать местонахождение электрощита. Электрощит в обязательном порядке страхую, хотя каких-либо неприятных ситуаций с пропажей или порчей груза не было.

Трехфазный щит ABB Mistral для частного дома. Особенности:

    В щит ABB установлен четырехполюсный автомат для Бани. В первую очередь — это важно для более равномерного распределения нагрузки по фазам, чтобы не перегружать одну фазу мощной однофазной электропечью. Вводной четырехполюсный автомат для Бани подключен от кросс-модуля щита ABB до УЗМ, чтобы у нас не произошло отключение одной фазы для Бани, при отключении одного из УЗМ. Вводной двухполюсный автомат для гаража, подключен в щите ABB до УЗО фазы L3. Сделано это на тот случай, чтобы при каких-либо неполадках в кабельных линиях гаража, не приходилось бегать в дом, чтобы включать сработавшее УЗО. Естествено, заказчику была дана рекомендация, чтобы он в электрощите гаража установил УЗО. В щите ABB Mistral нет селективного общего УЗО. Селективное УЗО уже установлено заказчиком в щите учета на улице . Почему мы установили в щит ABB Mistral двухполюсные автоматы, а не однополюсные? Те кто знает схему подключения автоматов к УЗО, понимает, что двухполюсными автоматами намного проще отключить и локализовать линию, где есть утечка тока. Подробнее об этом можно прочитать в статье об УЗО .

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь .

Скачать монтажную инструкцию для щита ABB Mistral IP65, можно здесь .

Пример сборки однофазного щитка ABB Mistral 41 можно посмотреть здесь .

Бензиновый генератор Hyundai HY12000LE-3

Бензиновый генератор Hyundai HY12000LE-3 укомплектован 4-х тактным V образным двигателем фирмы HYUNDAI. Панель управления включает в себя: кнопку защиты от перегрузок, LED дисплей, предохранитель 30mA, 2 однофазных розетки 16А, DC выход 12V, заземление. Hyundai HY12000LE-3 — трехфазный генератор с автоматическим регулятором напряжения и улучшенной системой охлаждения альтернатора. Применяется для интенсивной эксплуатации на строительных площадках для питания инструмента, а также для резервного электроснабжения при кратковременных отключениях электроэнергии.

Преимуществами генератора Hyundai HY12000LE-3 является пониженная вибрация и уровень шума, облегченная система запуска, датчик уровня масла и аварийная остановка при снижении уровня. Запускается с помощью электростартера.

Технические характеристики

Число фаз электростанции в зависимости от используемой сети. Электростанции делятся на однофазные и трехфазные. Однофазные генераторы работают с однофазной сетью с напряжением 220 В. Однофазные генераторы малой мощности могут применяться для питания бытовой техники: телевизоров, холодильников, аудиосистем. Однофазные генераторы большой мощности задействуются для питания промышленного оборудования, а также для подключения к электросети коттеджей, дач, квартир и офисов. Трехфазные генераторы работают с трехфазной сетью с напряжением 380 В. Как правило, они рассчитаны на большую нагрузку (промышленное оборудование, офисы, квартиры, загородные дома). С трехфазной электростанции между нулем и фазой можно снять напряжение 220 В, однако в этом случае ее выходная мощность существенно снизится.

электростартер Запуск

Ручной и реверсивный запуск

Ручной и реверсивный режим запуска используется на генераторах, не связанных с основной сетью, а также на аварийных генераторах, — т. е. там, где не требуется немедленного включения питания при обесточивании основной сети. Пуск таких электростанций осуществляется шнуром.

Электрический запуск

Электрический пуск аналогичен ручному, но осуществляется стартером от аккумулятора при повороте ключа (как в автомобиле). Такой тип пуска проще ручного, однако, он не столь надежен, т. к. аккумулятор может разрядиться, а стартер — выйти из строя.

Автоматический пуск генератора срабатывает, когда в сети падает напряжение. Через 3–10 секунд двигатель генератора достигает номинального числа оборотов, а через 10–30 секунд нагрузка автоматически переключается на генератор. Такой тип пуска используется, когда в случае обесточивания сети необходимо восстановить в ней питание в кратчайшие сроки. Для автоматического пуска применяется сложная схема управления, поэтому стоимость электростанций с данной опцией заметно выше.

25 л Емкость топливного бака
